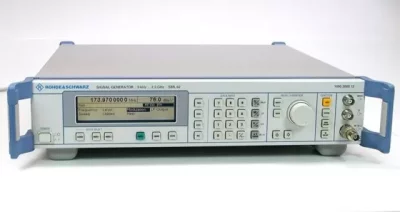

Генератор сигналов SML02

Артикул: x-12081

Генератор сигналов R&S SML обладает всеми свойствами, необходимыми для современного генератора сигналов общего назначения

Подробнее

628 268 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Генератор сигналов R&S SML02 предлагает широкий диапазон выходных частот от 9 кГц до 3,3 ГГц с шагом в 0,1 Гц, что позволяет использовать его для различных применений и решать широкий круг задач.

Этот генератор обладает высоким уровнем выходного сигнала (+13 дБм) с высокой точностью (<0,5 дБ), что делает его подходящим для использования в сложных испытательных установках. Погрешность измерения может быть разделена на вклад генератора и вклад испытательной установки, что облегчает анализ и интерпретацию результатов. Благодаря высокой точности генератора, можно допускать более высокие допуски на испытательную установку, что в свою очередь снижает количество производственных дефектов и приводит к экономической выгоде.

R&S SML является высокоточным и надежным генератором сигналов, оснащенным электронным аттенюатором, обеспечивающим плавную настройку уровня сигнала. Это особенно важно для тестирования чувствительных электронных устройств, поскольку предотвращает возникновение выбросов, вызванных прерываниями в изменении уровня сигнала.

Одним из ключевых преимуществ R&S SML является его высокая спектральная чистота, достигающая значений ниже -122 дБн при частоте 1 ГГц и разнесении несущей 20 кГц. Это обеспечивает стабильное и высококачественное генерацию сигнала в широком диапазоне частот. R&S SML также предлагает гибкий выбор режимов генерации частоты. Например, в режиме расширенного делителя можно генерировать радиочастотный сигнал, разделяя исходную частоту на нужное число. В этом режиме генератор обеспечивает превосходные значения фазового шума SSB, которые сопоставимы с показателями высококачественных опорных генераторов.

R&S SML-02 - это высокопроизводительный генератор сигналов с возможностью установки частоты с шагом 0.1 Гц и возможностью синхронизации с внешним опорным сигналом. Все функции могут быть легко управляемы удаленно через шину IEC или последовательный интерфейс, что делает его идеальным решением для промышленного применения. Отличительной особенностью R&S SML-02 является его быстрое время настройки частоты и уровня. Благодаря современной технологии синтезатора, время настройки составляет менее 10 мс, что делает прибор идеальным для производственных приложений, где скорость является критическим фактором. Прибор также обеспечивает высокую точность и стабильность частоты, что делает его отличным выбором для тестирования и разработки радиоэлектронных устройств.

В нашем магазине вы можете купить Генератор сигналов SML02 или выбрать прибор из широкого ассортимента продукции Rohde & Schwarz. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Диапазон частот (Гц)	9 кГц ... 2,2 ГГц
Тип	Генератор сигналов

Характеристики

Частота
Диапазон	от 9 кГц до 3,3 ГГц
Разрешение	0,1 Гц
Время установки (для сдвига < 1 х 10-7 или < 90 Гц для f < 76 МГц)	< 10 мс
Спектральная чистота
Паразитные сигналы
Гармоники	-30 dBm на уровне < +10 dBm
f < 20 кГц	< -25 dBm на уровне < +8 dBm
f > 20 кГц	< -30 dBm на уровне < +8 dBm
Субгармоники
f < 1,1 ГГц	нет
f > 1,1 ГГц	< -50 dBm
Негармонические составл. (смещение несущей > 10 кГц)
f < 1,1 ГГц	<-70 dBm
f > 1,1 …2,2 ГГц	<-64 dBm
f > 2,2 …3,3 ГГц	<-58 dBm
Широкополосный шум (f = 1 ГГц, смещение нес. > 2 МГц, полоса 1 Гц)	< -140 dBm, тип. -150 dBm
Шум SSB (f = 1 ГГц, отстройка 20 кГц, полоса 1 Гц)	<-122 dBm,тип. -128 dBm
Паразитная ЧМ, эфф. (f = 1 ГГц)
от 0,3 до 3 кГц	< 4 Гц, тип. 1 Гц
от 0,03 до 20 кГц	< 10 Гц, тип. 3 Гц
Паразитная AM, эфф. (0,03…20 кГц)	< 0,02%
Уровень
Диапазон	от -140 до +13 dBm (превышение +19 dBm)
Разрешение	0,1 дБ
Суммарное отклонение выходного уровня > -120 dBm	0,5 дБ
от 100 кГц до < 2 ГГц	0,5 дБ
f > 2 ГГц	0,9 дБ
АЧХ при 0 dBm	< 0,5 дБ, тип. 0,3 дБ
от 100 кГц до < 2 ГГц	< 0,7дБ
f > 2 ГГц	< 1,0 дБ
VSWR	1,5
от 100 кГц до 1,5 ГГц	1,6
О 1,5 ГГц	2,3
Время установки (шина IEC/IEEE), f > 100 кГц	< 10 мс, тип. 5 мс
Неразрывная установка уровня	20 дБ, превышение 30 дБ
Защита от перенапряжения	защитный блок от подачи внешней ВЧ-мощности и постоянного напряжения (сопротивление источника 50)
Макс. допуст. ВЧ-мощность f < 2,2 ГГц	50 Вт
Макс. допуст. ВЧ-мощность f > 2,2 ГГц	25 Вт
Макс. допуст. постоянное напряжение	35 В
Внутренний модуляционный генератор
Диапазон частот	от 0,1 Гц до 1 МГц
АЧХ (до 500 кГц, уровень > 100 мВ)	< 0,5дБ
СКГ (до 100 кГц, уровень 4 В, 600Q)	< 0,1%
Напряжение XX Vp (НЧ-разъём)	от 1 мВ до 4 В
Время установки частоты	< 10 мс
Совместная модуляция	AM, ЧМ/ФМ, импульсная
Амплитудная, частотная, фазовая модуляция
Память для настроек прибора	100 хранимых настроек
Дистанционное управление	IEC625 (IEEE488) и RS-232-C
Диапазон рабочих температур	от 0° С до +55° С
Источник питания	100…120 В (AC), 50…60 Гц, 200,..240 В (АС), 50…60 Гц, автовыбор, макс. 150 ВА
Габариты	427 мм х 88 мм х 450
Масса	< 8 кг со всеми опциями

Комплектация

Генератор
Кабель питания
Руководство по эксплуатации
