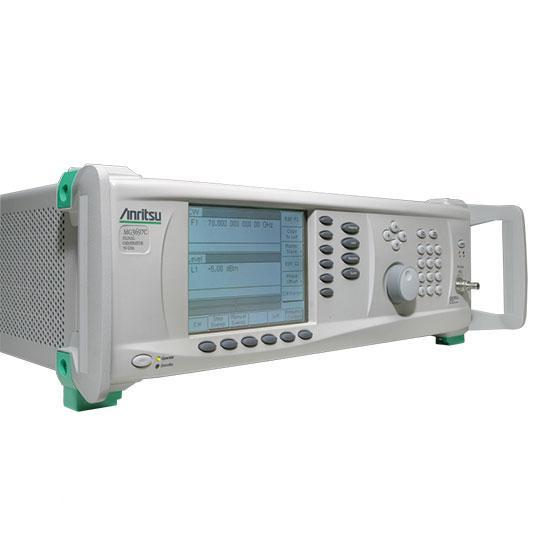

Генератор сигналов Anritsu MG3692С
Генератор Anritsu MG3692C охватывает диапазон частот от 2 до 20 Ггц. Он может функционировать в режимах немодулируемого сигнала, шагового свипирования с фазовой синхронизацией, аналогового, чередующихся, ручного и программного качаний. Возможно программирование частоты. Доступно 20 независимо настраиваемых маркеров. В режимах аналогового, шагового и программного качания можно выбрать способ активации качания.
Anritsu MG3692C имеет энергонезависимую память, которая позволяет сохранять настройки и до 9 дополнительных настроек, созданных через переднюю панель. Системное меню обеспечивает сохранение и вызов настроек. Значения и настройки при каждом включении устанавливаются в соответствии с предыдущими значениями и настройками.
Устройство оснащено входом для последовательной смены ячеек памяти. Прибор обладает функцией самодиагностирования. В случае обнаружения неполадки на экране отображаются данные о ней, предполагаемая причина и способы устранения. Пользователь может выбрать режим безопасного функционирования, предполагающий скрытие данных о состоянии в процессе работы с частотой и силой мощности. Существует возможность пользовательской настройки равномерности силы мощности.
Дополнительные опции позволяют увеличить нижнюю границу частоты до 8 МГц, если сравнивать с базовыми моделями, где эта граница составляет 2 ГГц. В опции 4 применяется цифровой понижающий преобразователь с делителем частоты на 2. Из этих двух опций, данная опция обладает лучшими характеристиками фазового шума, за счет ухудшения некоторых аналоговых параметров в диапазоне<500 МГц.
В указанном диапазоне недоступен режим аналоговой качания, а параметры импульсной модуляции описаны как типичные. Также индекс частотной и фазовой модуляции меняется коэффициентом деления каждого понижающего преобразователя полосы. Опция 5 не влияет на аналоговые параметры, благодаря использованию смесительного понижающего преобразователя с гетеродином, однако не улучшает показатели фазового шума.
Для расширения доступного частотного диапазона вплоть до 0.1 Гц можно применить Опцию 22 вместе с Опцией 4 или Опцией 5. В этой опции используется прямой цифровой синтез в режимах НК и пошагового качания. На частотах прямого цифрового синтеза (DDS), модуляционные и аналоговые колебания недоступны. Разрешение по частоте при< 10 МГц равняется 0.02 Гц. Выходная мощность во всем диапазоне рабочих частот прибора уменьшается на 2 дБ.
В нашем магазине вы можете купить Генератор сигналов Anritsu MG3692С - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Генератор сигналов |
Диапазон частот | 2 ГГц - 20 ГГц |
Диапазон частот | 8 МГц - 20 ГГц (с опцией 4 или 5) |
Диапазон частот | 0,1 Гц - 20 ГГц (с опцией 4 или 5 и 22) |
Возможность расширения верхней границы | до 500 ГГц с помощью волноводных умножителей |
Разрешение по частоте | 0,01 Гц |
Стабильность опорного генератора по частоте | 2x10-9 в сутки (5x10-10 в сутки c опцией 16) |
Минимальный уровень выходной мощности | - 20 дБм ( -120 дБм с опцией 2А) |
Максимальный уровень выходной мощности, без опции 2А | 17 дБм на частотах 0,1 Гц - 8 МГц, 19 дБм на частотах 8 МГц - 10 ГГц, 17 дБм на частотах 10 - 20 ГГц |
Максимальный уровень повышенной выходной мощности (опция 15А), без опции 2А | 17 дБм на частотах 0,1 Гц - 8 МГц, 19 дБм на частотах 8 МГц - 2 ГГц, 26 дБм на частотах 2 - 10 ГГц, 23 дБм на частотах 10 - 20 ГГц |
Пределы основной относительной погрешности уровня выходной мощности на частотах 20 МГц - 20 ГГц | ±1,0 дБ (±1,5 дБ с опцией 15А) |
Уровень фазовых шумов при отстройке 10 кГц | -109 дБн/Гц на частоте 10 ГГц, -103 дБн/Гц на частоте 20 ГГц |
Сниженный уровень фазовых шумов (с опцией 3Х) при отстройке 1 кГц/10 кГц/1 МГц | -134/-143/-153 дБн/Гц на частоте 250 МГц, -109/-119/-140 дБн/Гц на частоте 10 ГГц, -109/-119/-140 дБн/Гц на частоте 10 ГГц, -105/-115/-137 дБн/Гц на частоте 20 ГГц |
Минимальная длительность импульсов | 10 нс |
Тип выходного разъёма | K(f) (совместим с разъёмами SMA, 3,5 mm) |
Интерфейсы | GPIB, RS-232, LAN |
Стандартная гарантия | 3 года |
- Компакт диск с документацией
- Методика поверки
- Руководство по эксплуатации
