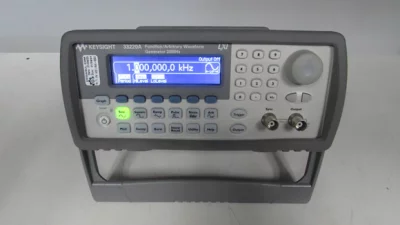

Генератор сигналов 33220A (демонстрационный)

Спец.цена

Госреестр

Артикул: d-12068

Генератор сигналов 33220A — это высокоточный прибор, который генерирует сигналы в частотном диапазоне от 1 мкГц до 20 МГц с разрешением 1 мкГц и погрешностью установки частоты ± 20x10-6.

Подробнее

155 556 руб./шт

388 891 руб.

-60%

Экономия 233 335 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Генератор сигналов Agilent 33220A обеспечивает пользователям возможность быстрой и эффективной проверки своей продукции. Прибор обладает широким выбором стандартных форм сигналов и возможностью создания сигналов произвольной формы с разрешающей способностью 14 бит и частотой дискретизации 50 МГц.

Допускается также формирование импульсных сигналов частотой до 5 МГц с управляемой длительностью переднего фронта. При помощи данного генератора можно начать с входных сигналов, с которыми вероятно будет работать проверяемое устройство, после чего добавить к ним шум, гармоники и прочие помехи, следя за реакцией устройства на данные изменения.

Проверяя устройство на реальных сигналах, пользователь сможет убедиться в том, что устройство корректно работает с сигналами в реальных условиях до того, как пользователь начнет его использовать. Функции внутреннего модулирования и линейного или логарифмического сканирования частоты еще больше увеличивают область тестирования без необходимости в дополнительном генераторе. Наличие опции подключения внешнего опорного генератора повышает стабильность частоты и позволяет генерировать сигналы с высокой точностью фазы и обеспечить фазовую синхронизацию со сигналом другого генератора.

Генератор сигналов Agilent 33220A обладает возможностью генерации 10 различных видов стандартных сигналов, включающих синусоидальные и прямоугольные формы до 20 МГц. Дополнительно, устройство способно создавать сигналы произвольных форм с высоким частотным разрешением 50 МГц. За счет низкого уровня нелинейных искажений (менее 0,04%) и стабильной амплитуды выходного сигнала (±0,1 дБ), данный генератор обеспечивает высокое качество сигнала.

Оборудование соответствует классу C стандарта LXI и гарантирует высокую эффективность и надежность работы. Кроме того, программное обеспечение IntuiLink Waveform Editor предоставляет пользователям возможность создания и редактирования форм сигналов для удовлетворения широкого спектра потребностей в тестировании.

В нашем магазине вы можете купить Генератор сигналов 33220A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Диапазон частот (Гц)	1 мкГц ... 20 МГц
Тип	Генератор сигналов

Характеристики

Выходные параметры
Частотный диапазон	1 мкГц – 20 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±20х10-6
Выходной уровень	10 мВ… 10 Впик-пик на нагрузке 50 Ом
Синусоида
Погрешность установки уровня на 1 кГц	± (1%+1 мВ)
Неравномерность АЧХ относительно 1 кГц	0,1 дБ при частоте менее 100 кГц 0,15 дБ для частот 100 кГц – 5 МГц 0,3 дБ для частот 5 МГц – 20 МГц
Коэффициент гармоник	≤-70 дБн (0,04%) до 20 кГц <-65 дБн до 100 кГц <-50 дБн до 1 МГц <-40 дБн до 20 МГц
Постоянное смещение
Диапазон (пик знач. AC+ DC)	±5 В на нагрузке 50 В
Погрешность установки	±2%
Меандр
Частотный диапазон	1 мкГц – 20 МГц
Время нарастания/спада	< 13 нс
Выброс	< 2%
Перестраиваемая скважность	20% - 80% (до 10 МГц) 40% - 60% (до 20 МГц)
Погрешность установки скважности	±1%
Джиттер	1 нс
Пила, треугольник
Диапазон частот	1 мкГц – 200 кГц
Нелинейность	< 0,1%
Перестраиваемая скважность	0,0% - 100,0%
Импульс
Диапазон частот	500 мкГц – 5 МГц
Длительность импульса	От 20 нс
Перестраиваемое время нарастания	От 13 до 100 нс
Выброс	< 2%
Джиттер	300 пс
Шум
Полоса частот (белый шум)	9 МГц
Произвольная форма
Диапазон частот	1 мкГц – 6 МГц
Длина памяти	2 – 64 тысячи точек
Разрешение ЦАП	14 бит (включая знак)
Частота дискретизации	50 МГц
Память	4 ячейки
Встроенные сигналы	Нарастающая и спадающая экспонента, кардиосигнал, sin x/ x
АМ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
Девиация частоты	До 10 МГц (пиковая)
Коэффициент АМ	1… 120 % (АМ); разрешение 0,1%
Общие данные
Напряжение питания	220 В (± 15 %), 50/60 Гц
Габаритные размеры	261х104х303 мм
Масса	3,4 кг
