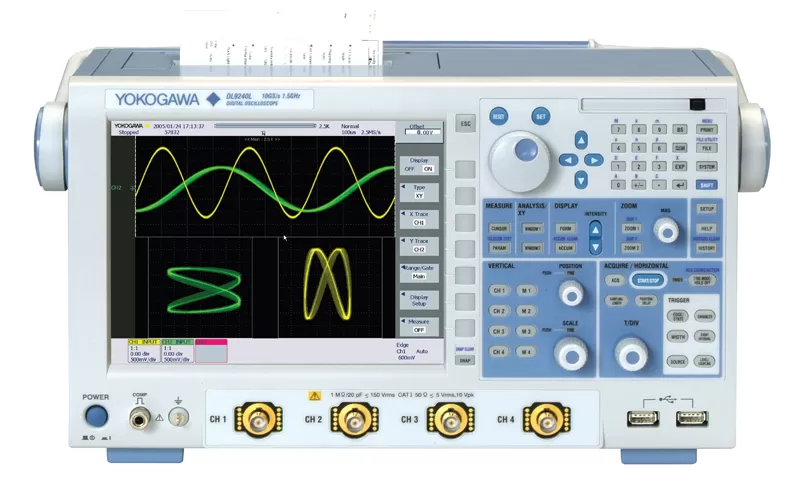

Осциллограф Yokogawa DL9240L

Госреестр

Артикул: x-10664

Многофункциональный высокопроизводительный осциллограф 10-го поколения ( 0.5/1/1.5 ГГц), позволяющий производить анализ последовательных шин передачи данных(CAN, LIN, I2C и SPI), а также тесты на совместимостимость со стандартом USB2.0.

Подробнее

2 352 813 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллографы Yokogawa серии DL9240 являются высокопроизводительными и многофункциональными приборами, предназначенными для исследования и анализа различных видов электрических сигналов. Модели этой серии обладают уникальными характеристиками, которые делают их незаменимыми инструментами для широкого круга применений.

Одной из главных особенностей осциллографов Yokogawa является их высокая пропускная способность, которая варьируется от 0,5 ГГц до 1,5 ГГц в зависимости от модели. Это позволяет проводить детальное исследование даже самых сложных и высокочастотных сигналов.

Кроме того, осциллографы серии DL9240 обладают большим объемом памяти, что позволяет записывать и сохранять данные даже при длительных исследованиях. Они также поддерживают математическую обработку сигнала в режиме реального времени, что значительно упрощает анализ и обработку данных.
Интерфейс связи осциллографа включает Ethernet и USB, что обеспечивает гибкость в подключении к другим устройствам и обмене данными.

Встроенный принтер (опционально) позволяет быстро распечатать результаты измерений, а запись данных на внешний носитель (флэш-карту) обеспечивает удобное хранение и перенос данных. Модели осциллографов серии DL9240 также обладают функцией записи данных, предшествующих запуск развертки, что позволяет исследовать сигналы в динамике и получать более точные результаты.

Осциллографы производства компании Yokogawa являются одними из наиболее популярных и востребованных на рынке измерительного оборудования. Модель Yokogawa DL9240L представляет собой высокопроизводительный инструмент, предназначенный для исследования различных видов электрических сигналов с высокой точностью и скоростью.

Особенностью осциллографов данной серии является их способность собирать данные с поразительной скоростью – до 2,5 миллиона кадров в секунду на каждый канал. Вертикальное разрешение осциллографов варьируется от 8 до 13 бит, вертикальная чувствительность – от 0,002 до 10 В/дел. Погрешность измерения уровня составляет всего 1,5%, что является выдающимся результатом.

Диапазон измерения временной разверстки составляет от 500 пикосекунд до 50 секунд на деление.
Экран осциллографа оснащен TFT-матрицей с диагональю 8,4 дюйма и обеспечивает яркое и четкое изображение. Среди доступных интерфейсов подключения можно выделить GP-IB, USB, Ethernet (опционально), а также PC card.

Помимо стандартных функций осциллограф обладает специализированными прикладными программами для измерений I2C, SPI и LIN, что значительно расширяет область его применения.

В нашем магазине вы можете купить Осциллограф Yokogawa DL9240L или выбрать прибор из широкого ассортимента продукции Yokogawa. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Количество каналов	4
Полоса пропускания	1.5 ГГц
Частота дискретизации	10 Гвыб/c
Интерфейсы	USB, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Запись данных, предшествующих запуску развертки.
Наблюдение одиночных событий.
Большой объем памяти.
Математическая обработка сигнала в режиме реального времени.
Интерфейс связи Ethernet, USB.
Встроенный принтер (опция).
Запись данных на внешний носитель: флэш-карта.
Полоса частот:
- 0.5 ГГц (DL9040/DL9040L);
- 1.0 ГГц (DL9140/DL9140L);
- 1.5 ГГц (DL9240/DL9240L).
Частота выборки на канал:
- 5 ГВыб./с (2 канала) 2.5 ГВыб./с (4 канала) (DL9040/DL9040L/DL9140/DL9140L).
- 10 ГВыб./с (2 канала) 5 ГВыб./с (4 канала) (DL9240/DL9240L).
Количество каналов: 4.
Память, миллионов точек на канал:
- 2.5 (DL9040/DL9140/DL9240);
- 6.25 (DL9040L/DL9140L/DL9240L).
Скорость сбора данных: 2.5 миллиона кадров/сек. на каждый канал.
Вертикальное разрешение, бит: 8 до 13.
Вертикальная чувствительность, В/дел: 0,002 — 10.
Погрешность измерения уровня, %: 1,5.
Диапазон измерения временной развертки: 500 пс/дел — 50 с/дел.
Погрешность опорного генератора, ppm: 10.
Экран: TFT; 8,4 дюйма; цветной.
Интерфейсы: GP-IB (NI PCMCIA-GPIB card), USB, Ethernet(опция), PC card.
Специализированные прикладные программы измерений: I2C, SPI, LIN и CAN.
Габариты, мм: 350x200x178.
Масса, кг: 6,5.
