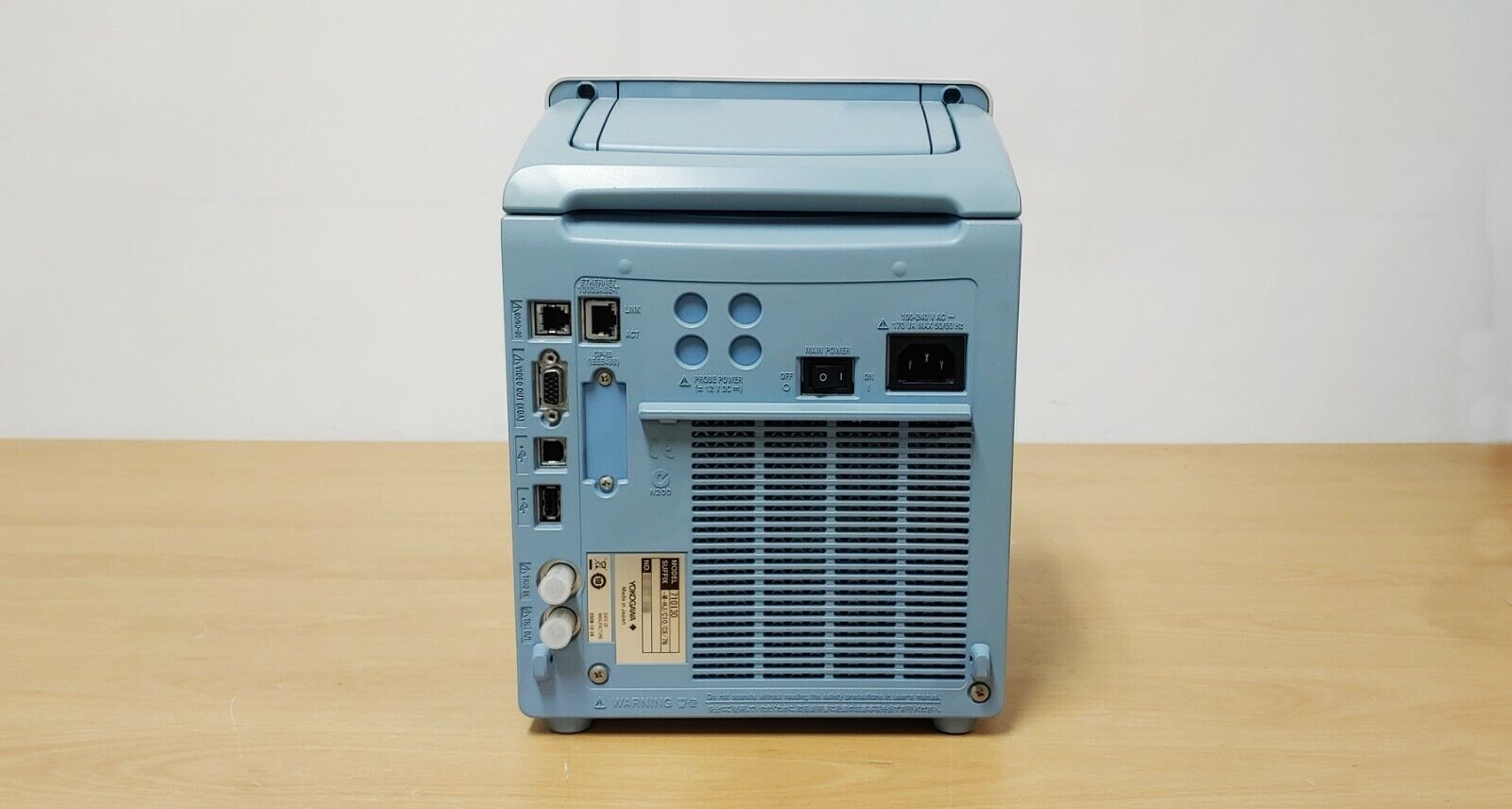

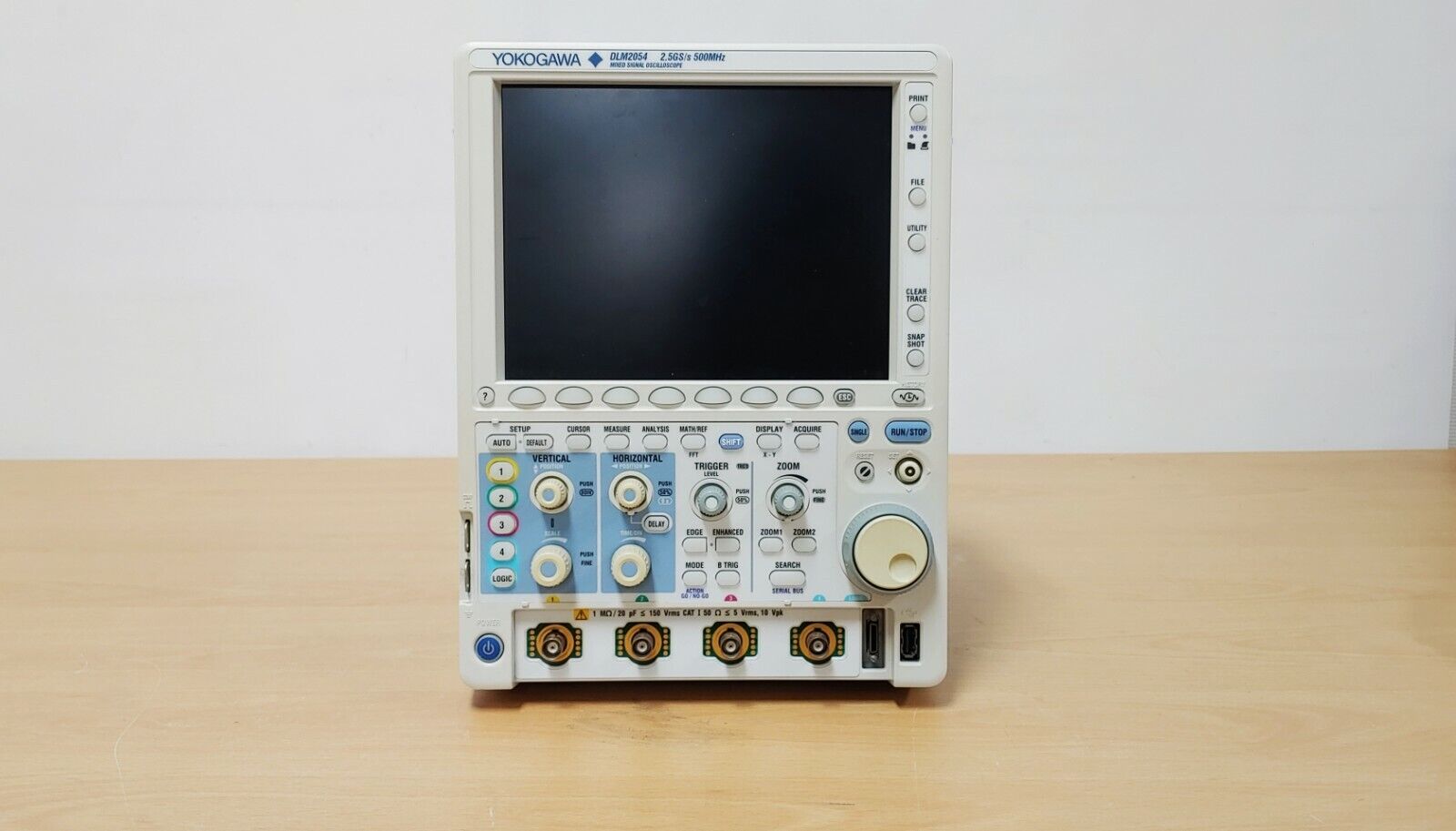

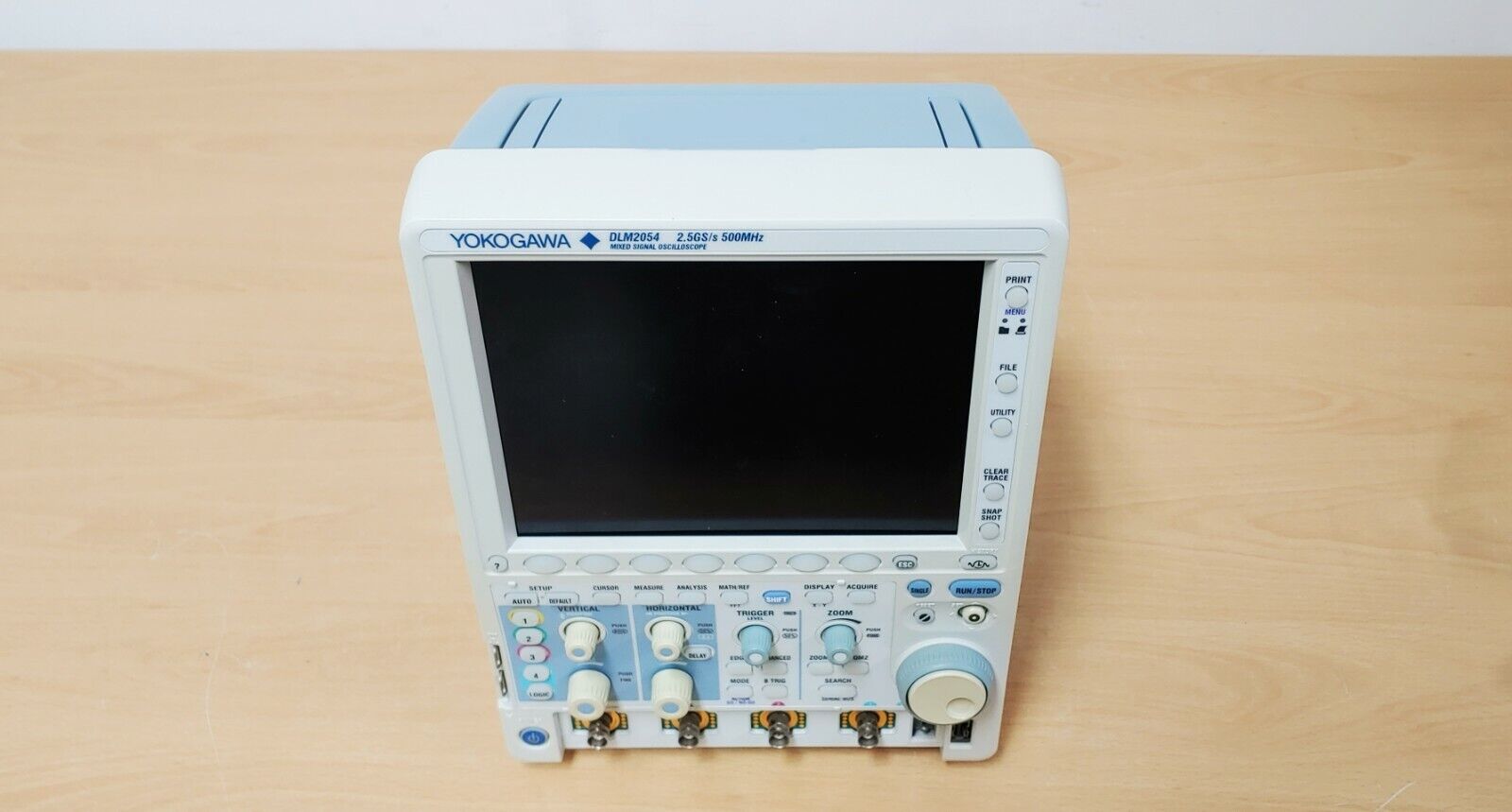

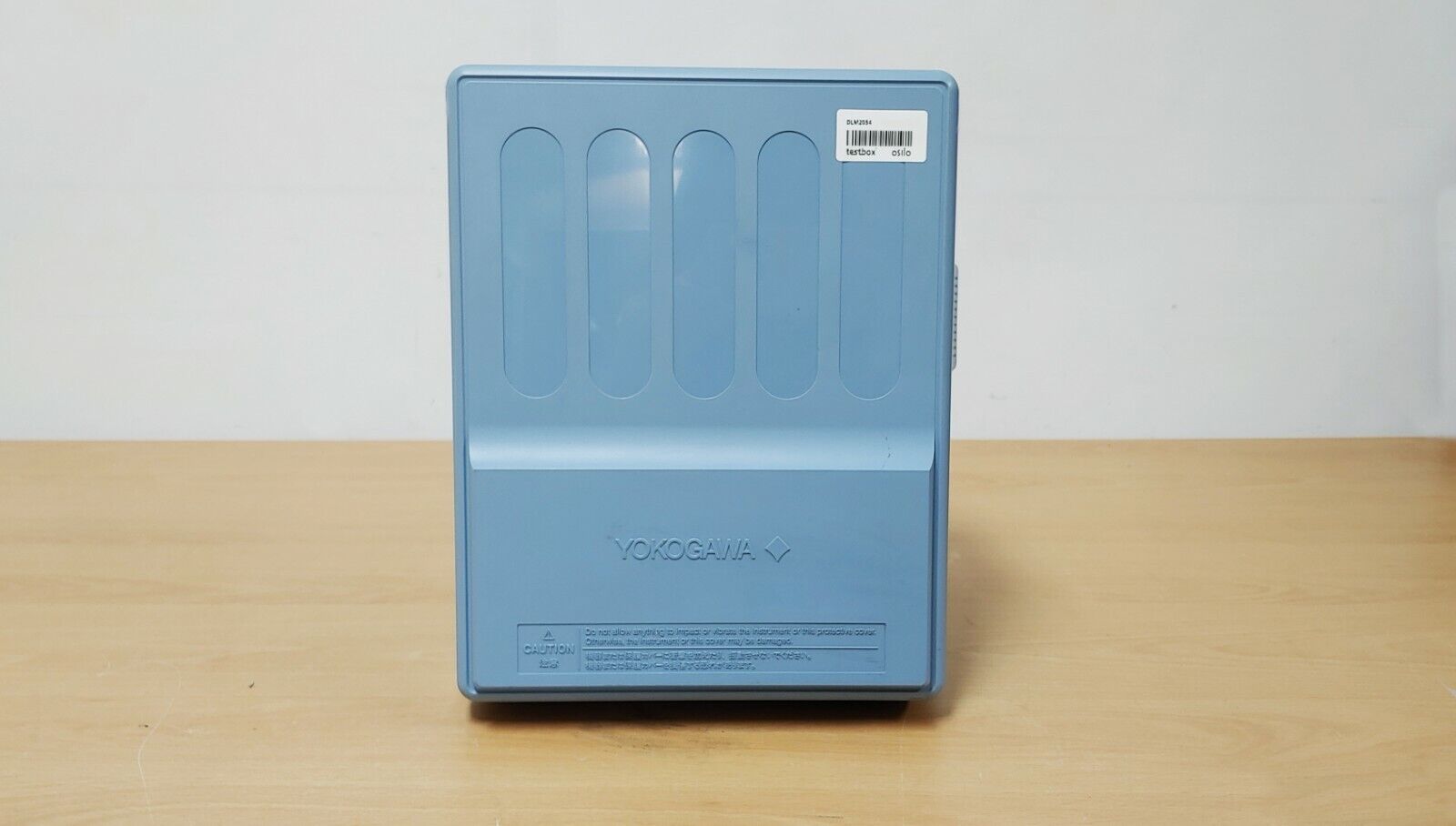

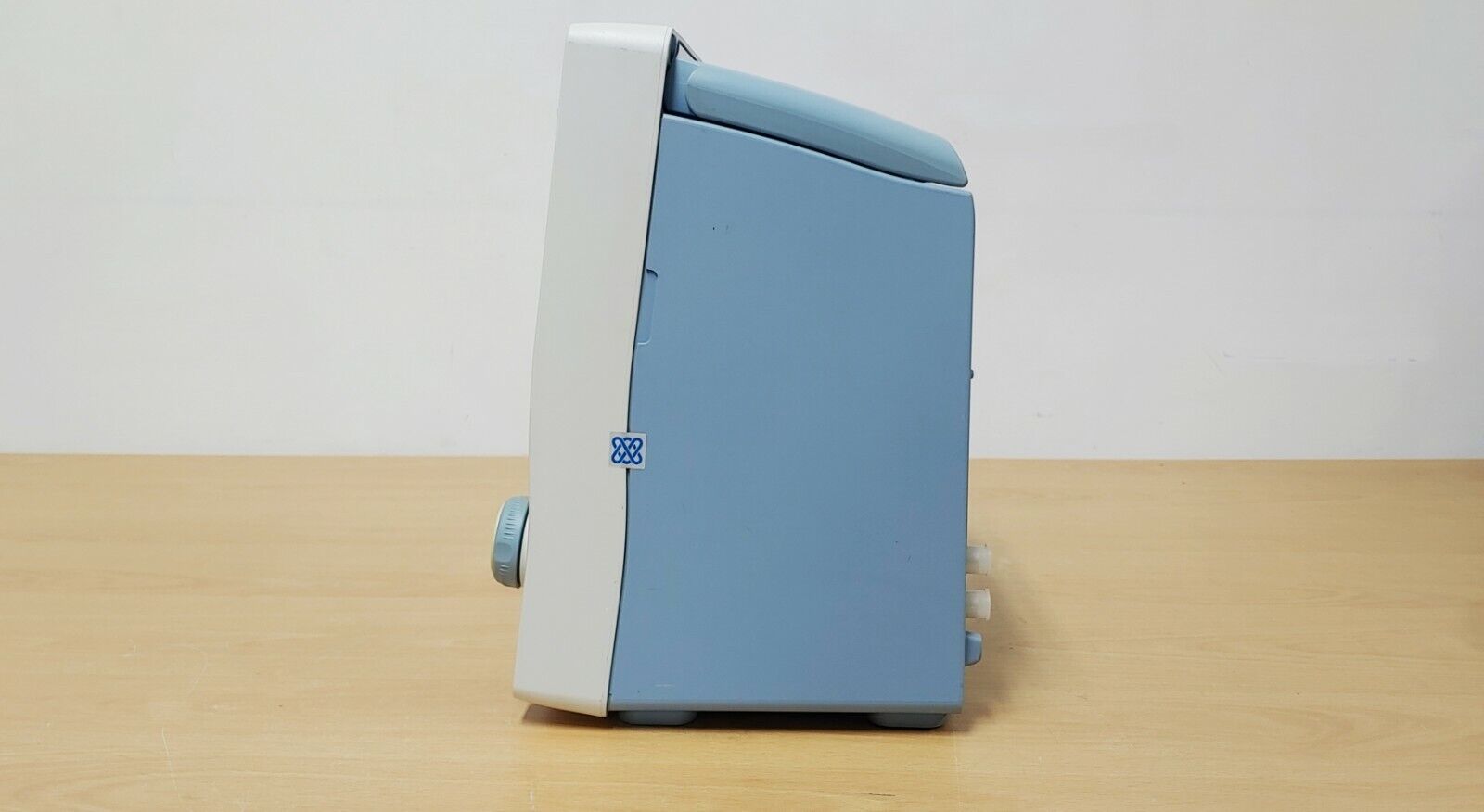

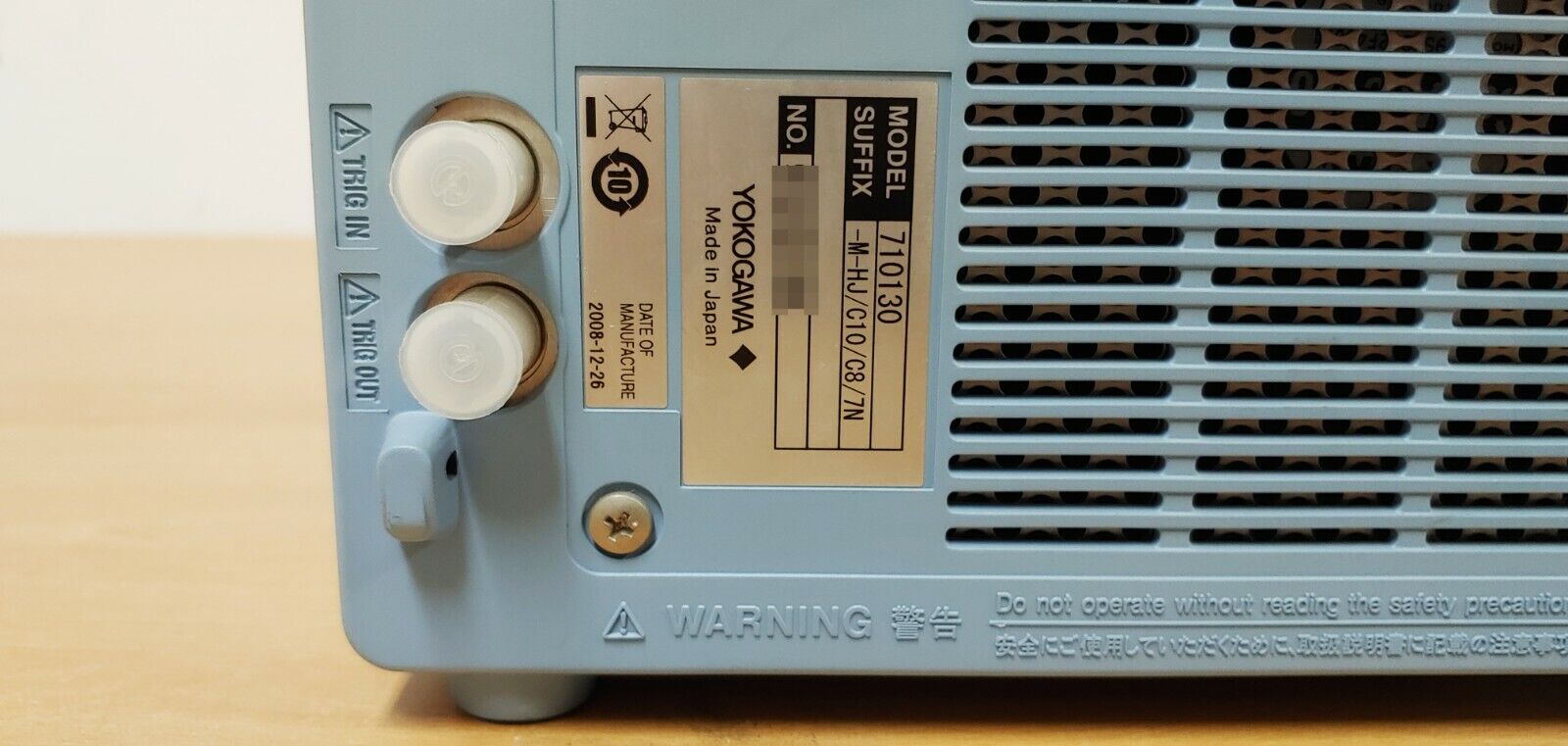

Осциллограф смешанных сигналов Yokogawa DLM2054 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10666

Осциллограф смешанных сигналов Yokogawa DLM2054 — это высокопроизводительный прибор, который обеспечивает сбор данных с максимальной частотой 450 000 форм сигналов в секунду на канал. Устройство позволяет записывать данные, предшествующие запуску развёртки, а также просматривать и анализировать до 20 000 последних форм сигналов после окончания сбора данных.

Подробнее

1 540 100 руб./шт

3 143 062 руб.

-51%

Экономия 1 602 962 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Yokogawa DLM2054 - это прибор, предназначенный для измерения и анализа различных электрических сигналов. Этот осциллограф является осциллографом смешанных сигналов, что означает, что он способен работать с аналоговыми и цифровыми сигналами одновременно.

Одной из ключевых особенностей Yokogawa DLM2054 является его высокая частота сбора данных. В зависимости от канала, максимальная частота сбора данных может достигать 450000 сигналов в секунду, что обеспечивает исключительно высокую скорость и точность измерений.

Yokogawa DLM2054 также предоставляет возможность записи данных, которые предшествуют запуску развертки, что позволяет производить анализ сигнала в более широком временном диапазоне.
Прибор способен просматривать и анализировать до 20000 последних записанных форм сигналов после завершения сбора данных, что делает его идеальным инструментом для мониторинга и анализа быстро меняющихся сигналов.

Быстродействие осциллографа позволяет собирать данные с высокой скоростью, обеспечивая быстрый отклик и высокое качество получаемых данных. Простота использования Yokogawa DLM2054 заключается в возможности быстрого захвата и выделения любых аномалий в сигнале, при этом сохраняя данные до момента запуска развертки для последующего анализа.

Осциллограф смешанных сигналов Yokogawa DLM2054 представляет собой универсальное оборудование для анализа и измерения электрических сигналов. Прибор поддерживает множество функций масштабирования и поиска, что упрощает анализ сложных сигналов.

Особенностью Yokogawa DLM2054 является функция длительного “аналогового послесвечения” (Dot Density Display), которая позволяет наблюдать за медленными изменениями сигнала во времени. Это помогает выявить скрытые аномалии и улучшить понимание процессов.

Помимо этого, осциллограф предлагает широкий набор опций для анализа интерфейсов последовательной передачи данных, таких как I2C, SPI, CAN, LIN и UART. Это делает его оптимальным выбором для разработки и отладки устройств с последовательной связью.

Yokogawa DLM2054 обеспечивает одновременное измерение и анализ до 4 аналоговых каналов или до 3 аналоговых и до 8 логических каналов, в зависимости от конфигурации. Это позволяет проводить комплексное исследование электрических систем.

Эквивалентная частота выборки осциллографа составляет 125 Гигавыборок в секунду, что гарантирует высокое качество и точность полученных данных. Кроме того, прибор может быть дополнительно оснащен опциями для анализа характеристик источников питания.

В нашем магазине вы можете купить Осциллограф смешанных сигналов Yokogawa DLM2054 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	2,5 Гвыб/c
Интерфейсы	USB, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Параметр	Значение
Количество входных каналов
для DLM2022, DLM2032, DLM2052	2
для DLM2024, DLM2034, DLM2054	4 или 3 + 8-битный логический вход
Режимы связи входного усилителя	Закрытый вход 1 МОм Открытый вход 1 МОм Открытый вход 50 Ом Закороченный вход
Входное сопротивление при непосредственном входе	±0,01 МОм ± 0,5 Ом
по входу пробника 10:1	10,0 ±0,2 МОм
Диапазон установки коэффициента отклонения, Коткл В/дсл:
для входа 1 МОм	0,002 -10
для входа 50 Ом	0,002-0,5
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В	±(1,5 10'2-8 Коткл + ДОсм), где: AUcm - погрешность установки напряжения смещения
Диапазон установки напряжения смещения, Ucm> В:
для коэффициентов отклонения 2 мВ/дел - 50 м В/дсл	±1
для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел и входа 1 МОм	±10
для коэффициентов отклонения 1 В/дел - 10 В/дел и входа 1 МОм	±100
для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел и входа 50 Ом	±5
Пределы допускаемой абсолютной погрешности установки напряжения смещения, AUcm, В:
для коэффициентов отклонения 2 мВ/дел - 50 мВ/дел	±(10'2Ucm + 0,2 мВ)
для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел	±(10'4JCm + 2mB)
для коэффициентов отклонения 1 В/дел - 10 В/дсл	±{10 " Ucm + 20 мВ)
Пределы допускаемой относительиой пш-решиости деления напряжения пробником 1:10, %	±2
Максимальное допустимое значение входного напряжения, В:
эффективное значение для входа 1 МОм	150
эффективное значение для входа 50 Ом	5
пиковое значение для входа 50 Ом	10
пиковое значение по входу пробников 1:10 в диапазоне частот до 1 МГц	600
Полоса пропускания (по уровню минус 3 дБ), МГц:
для коэффициентов отклонения 100 мВ/дел - 100 В/дел с пробником 1:10; для коэффициентов отклонения 10 мВ/дел - 500 мВ/дел и входа 50 Ом:
для DLM2022, DLM2024	0-200
для DLM2032, DLM2034	0-350
для DLM2052, DLM2054	0-500
для коэффициентов отклонения 20 мВ/дел, 50 мВ/дел с пробником 1:10; для коэффициентов отклонения 2 мВ/дел, 5 мВ/дел и входа 50 Ом:
для DLM2022, DLM2024	0-150
для DLM2032, DLM2034	0-300
для DLM2052, DLM2054	0-400
Нижний предел полосы пропускания при закрытом входе, Гц, не более
для непосредственного входа	10
при использовании пробника 10:1	1
Сдвиг фазы между каналами при одинаковых условиях, нс, не более	1
Максимальная частота выборки в реальном масштабе времени F> Гвыб/с: (Значения, заключенные в скобки, относятся к режиму с высоким разрешением)
для включенного режима чередования	2,5(1,25)
для выключенного режима чередования	1,25 (0,625)
для режима повторяющейся выборки	125
для режима выборки с интерполяцией	125
Диапазон установки коэффициентов развертки, с/дел	1 10^-500
Пределы допускаемой абсолютной погрешности измерения временных интервалов, с	±(2-10'5-Т + 50 пс + 1/FB), где: Т - измеряемый временной интервал
Диапазон установки уровня синхронизации (U3):
для внутренней синхронизации	±4 деления
для внешней синхронизации:
для DLM2024, DLM2034, DLM2054	±2 В
для DLM2022, DLM2032, DLM2052	±1 В; ±10 В
Разрешение установки уровня синхронизации:
для внутренней синхронизации	0,01 деление
для внутренней синхронизации при запуске от телевизионогосигнала	0,1 деление
для внешней синхронизации:
для DLM2024, DLM2034, DLM2054	5 мВ
для DLM2022, DLM2032, DLM2052:
в диапазоне ±1 В	5 мВ
в диапазоне ±10 В	50 мВ
Пределы допускаемой абсолютной погрешности установки уровня синхронизации
для внутренней синхронизации	±(0,1-U3 + 0,2 деления)
для внешней синхронизации:
для DLM2024, DLM2034, DLM2054	±(0,l-U3 + 50 мВ)
для DLM2022, DLM2032, DLM2052:
в диапазоне ±1 В	±(0,1-U3 + 50 мВ)
в диапазоне ±10 В	±(0,1-U3 + 500 мВ)
Минимальный уровень сигнала синхронизации
для внутренней синхронизации	1,3 дел
для внешней синхронизации:
для DLM2024, DLM2034, DLM2054	100 мВ
для DLM2022, DLM2032, DLM2052:
в диапазоне ±1 В	100 мВ
в диапазоне ±10 В	1 дел
Максимальное допустимое суммарное значение постоянного и пикового значения переменного напряжения на входе синхронизации, В	±40
Максимальное допустимое значение действующего значения переменного напряжения на входе синхронизации, В	28
Диапазон установки задержки сигнала синхронизации (Тзс)	минус (длительность после запуска) - 110 с
Пределы допускаемой абсолютной погрешности установки задержки сигнала синхронизации, с	±(510'3Тзс+2нс)
Используемые логические пробники	701980, 701981,701988, 701989
Количество входов логических пробников	8
Диапазон установки порогового уровня (Unop), В:
для пробников 701980, 701988	+40
для пробников 701981	±10
для пробников 701989	±6
Разрешение установки порогового уровня В:
для пробников 701980, 701981	0,1
для пробников 701988, 701989	0,05
Пределы допускаемой абсолютной погрешности установки порогового уровня, В	±(3-10-2-Unop + 0,l В)
Диапазон входных напряжений, В:
для пробников 701980, 701988	±40
для пробников 701981	±10
для пробников 701989	Unop ± 6
Максимальное допускаемое суммарное значение входного постоянного и пикового переменного напряжения, В:
для пробников 701980, 701981,701989	±40
для пробников 701988	±42
Минимальное значение входного напряжения, мВ:
для пробников 701980, 701981, 701988	250
для пробников 701989	150
Максимальная частота переключения, МГц
для пробников 701980, 701988	100
для пробников 701981,701989	250
Минимальная длительность импульса, нс
для пробников 701980, 701988	5
для пробников 701981, 701989	2
Входное сопротивление, МОм
для пробников 701980, 701988	1
для пробников 701981	0,01
для пробников 701989	0,1
Размер экрана дисплея, мм	171,3x128,5
Время установления рабочего режима, мин, нс более	30
Габаритные размеры, мм, не более	226x300x213
Масса, кг, не более	4,3
Потребляемая мощность, В • А, не более	170

Комплектация

Осциллограф смешанных сигналов DLM2054	1
Кабель питания	1

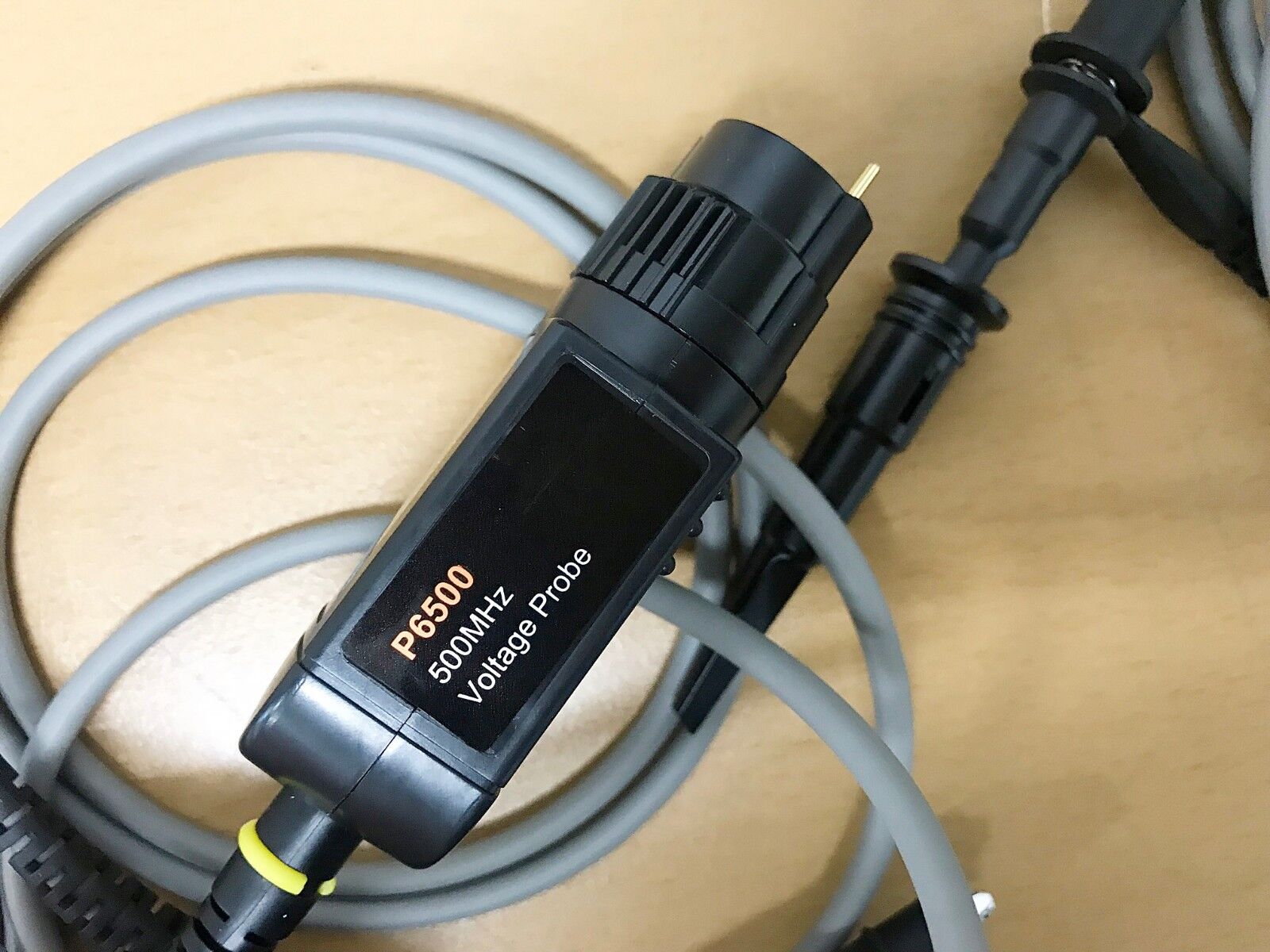

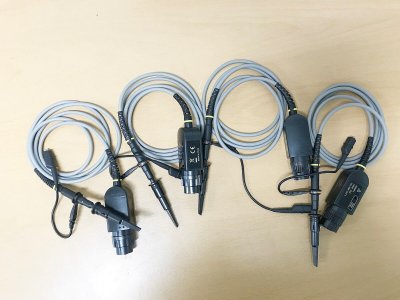

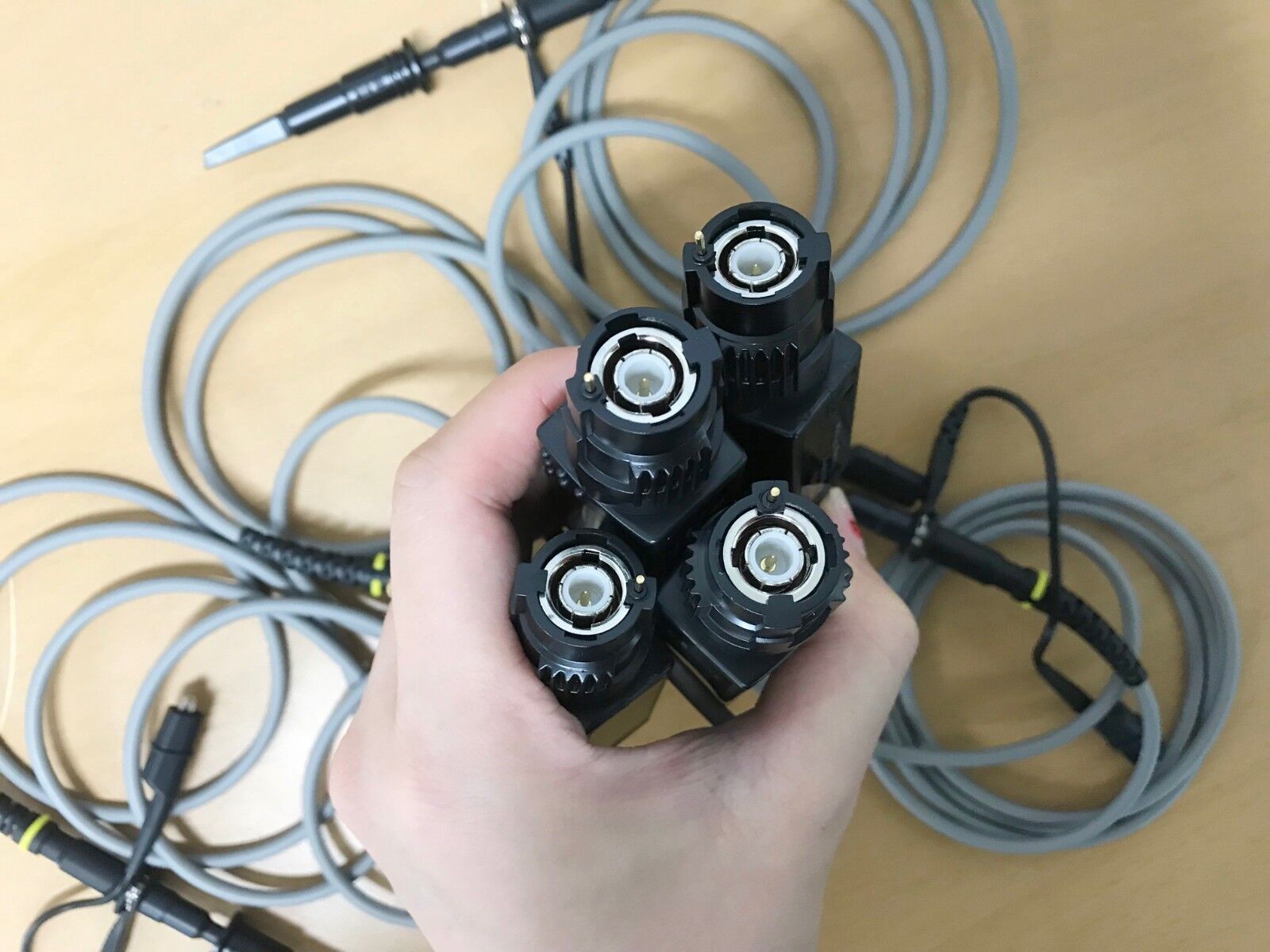

Пробник - делитель (1:10)	4
Защитная крышка	1
Компакт - диск с документацией	1
Логический пробник	1
Руководство по эксплуатации	1
Методика поверки	1
