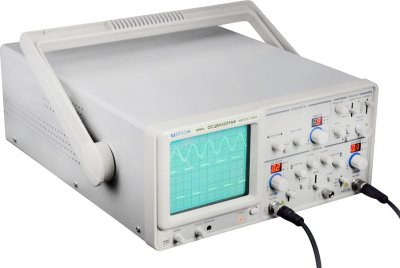

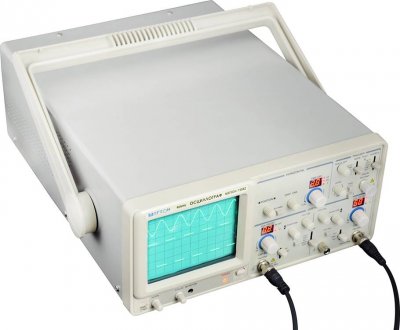

Осциллограф аналоговый двухканальный МЕГЕОН 15042

Предложение — X

Артикул: x-00026

Двухканальный сервисный осциллограф с полосой пропускания 40 МГц. Минимальная чувствительность 1 мВ/дел, минимальный коэффициент развёртки 0,2 мкс/дел. Функцич уменьшения времени развертки в 10 раз до 20 нс/дел. Прибор имеет удобный дисплей с размером активной области 80мм*100мм.

Подробнее

89 990 руб./шт

После авторизации

85 491 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Двухканальный аналоговый осциллограф МЕГЕОН 15042 - это надежный и функциональный инструмент, который может быть использован как в профессиональной деятельности, так и в образовательных целях. Прибор обладает множеством режимов синхронизации, что позволяет производить точные измерения и анализировать сигналы с высокой степенью детализации. Фактическая пропускная способность осциллографа составляет более 50 МГц, благодаря чему возможно исследование высокочастотных сигналов.

Прибор оборудован дополнительным светодиодным дисплеем, который облегчает настройку параметров развертки и обеспечивает быстрое и четкое отображение полученных данных. Осциллограф обладает двумя входными каналами с минимальной чувствительностью в 1 мВ, что позволяет исследовать даже самые слабые сигналы с высокой степенью точности и детализации. Размер экрана составляет 80x100 мм, обеспечивая удобство и наглядность при работе с прибором. В качестве отображающего элемента используется электронно-лучевая трубка (ЭЛТ), гарантирующая высокую четкость и контрастность выводимой информации.

МЕГЕОН 15042 станет отличным выбором для специалистов по ремонту и обслуживанию электронных устройств, а также будет полезен тем, кто интересуется изучением основ электроники и электротехники. Прибор прост в эксплуатации и обслуживании, обладает длительным сроком службы и высоким качеством исполнения.

Особенности:

Имеет множество видов синхронизации, включая синхронизацию по ТВ-сигналу
Фактическая полоса пропускания превышает 50 МГц

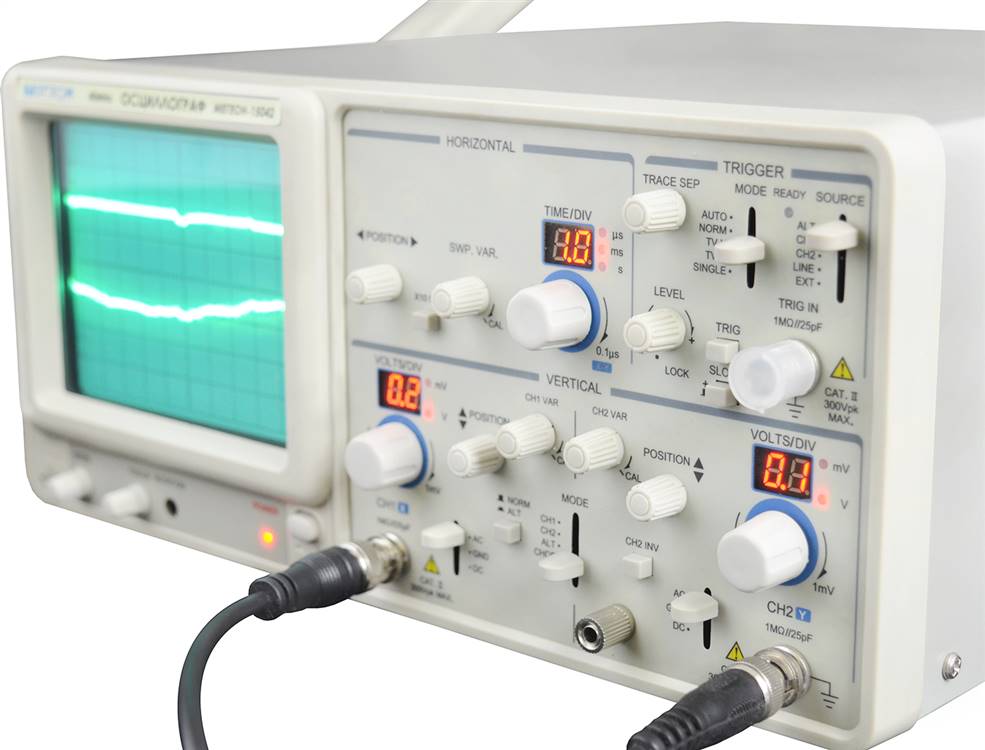

Дублирующий LED-дисплей для простоты установки коэффициентов развертки
Полоса пропускания : 40 МГц
Количество каналов : 2
Тип : Аналоговый
Минимальная чувствительность : 1 мВ/дел
Дисплей (отображение данных) : ЭЛТ
Размеры дисплея : 80x100 мм

Характеристики

Количество каналов	2
Полоса пропускания	40 МГц
Частота дискретизации	1 мВ/дел
Тип прибора	Аналоговый
Тип	Осциллограф аналоговый

Характеристики

Чувствительность	1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5;
Погрешность	±3 %
Плавная регулировка	Перекрытие по диапазону не менее 2,5 раза
Полоса пропускания	0 ... 40 МГц
Время нарастания сигнала	5 мВ ... 5 В/дел: не более 8,8 нс
Входное сопротивление/емкость	1 МОм/25пФ
Режимы отображения осциллограмм	Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2.
Частота коммутации каналов в режиме « CHOP »	~ 250 кГц
Режимы работы входов	АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется.
Максимальное входное напряжение	Закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоиДального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоиДального сигнала).
Коэффициент развязки между каналами 1 и 2	- на частоте до 50 кГц, не менее 1000 - на частоте 40 МГц, не менее 30
Тракт синхронизации
Источники синхронизации	Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника.
Полярность сигналов для синхронизации	+ /-
Чувствительность синхронизации	В диапазоне частот: 10 Гц. ~ 2 МГц: Каналы 1 и 2: 0,5 деления осциллограммы; Режим источника синхронизации ALT : 2 деления осциллограммы; Внешний источник синхронизации: 0,2 В В диапазоне частот: 2 МГц ~ 20 МГц: Каналы 1 и 2: 1,5 деления осциллограммы Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В В диапазоне частот: 20 МГц ~ 40 МГц: Каналы 1 и 2: 2 деления осциллограммы; Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В; ТВ-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы; Внешний источник синхронизации: 1В
Режимы работы схемы синхронизации	Ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная
Канал горизонтального отклонения
Коэффициенты развертки	0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5
Погрешность	±3 %
Диапазон плавной регулировки чувствительности	Не менее 2,5 раза
Дополнительный множитель развертки	х10
Режим X-Y
Полоса пропускания	DС ~ 500 кГц
Ошибка разности фаз X-Y	Не более 3° в полосе 0 ... 50 кГц
Z-вход
Чувствительность	5 В (уровень TTL)
Полоса частот	DC - 2 МГц
Входное сопротивление	10 кОм
Максимальное входное напряжение	30 В (DC + АС пик)
Дисплей
Тип	Электронно-лучевая трубка
Размер активной области	80мм Х 100мм
Общие характеристики
Условия эксплуатации	Температура: 0°С ... +40°С Относительная влажность: не более 80%
Условия хранения и транспортировки	Температура: -40°С ... 60°С Влажность: не более 85% без выпадения конденсата
Габаритные размеры прибора (ВхШхГ)	150 х 310 х 455 мм
Вес прибора без соединительных кабелей, не более	8000 г
Вес изделия не более	9200 г

Комплектация

1. Осциллограф аналоговый двуканальный МЕГЕОН 15042 - 1шт.

2. Сетевой шнур – 1шт.

3. Пробник-делитель (1:1/1:10) – 2шт.

4. Руководство по эксплуатации – 1шт.

5. Гарантийный талон – 1 шт.
