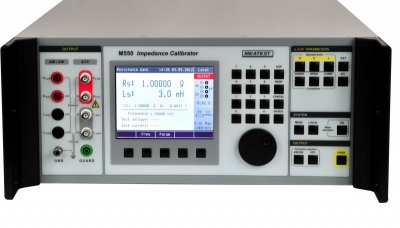

Калибратор импеданса M550

Госреестр

Артикул: x-13316

Калибратор импеданса M-550 компании Meatest относится к испытательному оборудованию, предназначенному для проверки и калибровки RLC-метров в частотном диапазоне до 1 МГц.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Калибратор импеданса M550 — это высокоточное устройство, предназначенное для калибровки и поверки измерителей импеданса. Оно обеспечивает высокую точность и стабильность измерений, что делает его незаменимым инструментом для лабораторий и производств. Калибратор M550 поддерживает несколько режимов работы, что позволяет использовать его для калибровки различных типов измерительных устройств.

В режиме 4TP калибратор обеспечивает коаксиальный выход для коаксиальных четырёхконтактных и четырёхконтактных парных установок. В режимах 4W и 2W калибратор обеспечивает некоаксиальный выход для четырёхпроводного и двухпроводного применения соответственно.

Для подключения к различным типам устройств калибратор оснащён выходными клеммами. Для коаксиального выхода предусмотрены 4 BNC соединителя, а для некоаксиального — 4 разъёма типа банан. Калибратор M550 работает в широком диапазоне частот — от 20 Гц до 1 МГц. Это позволяет использовать его для калибровки устройств, работающих в различных частотных диапазонах.

Калибратор M550 также имеет встроенные функции для упрощения процесса калибровки. Он поддерживает два значения исходного положения: SHORT и OPEN. Это позволяет быстро и легко настроить устройство перед началом калибровки.

В нашем магазине вы можете купить Калибратор импеданса M550 компонентов и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Частотный диапазон от 20 Гц до 1 МГц;
Диапазон сопротивления от 0,1 Ом до 100 МОм;
Диапазон емкости от 10 пФ до 100 мкФ;
Диапазон индуктивности от 10 мкГн до 10 Гн;
Программная компенсация OPEN(ХХ)/SHORT(КЗ)/Нагрузка;

Характеристики

Тип	Калибратор

Характеристики

Режимы			4TP четырехконтактная пара (R/L/C коаксиальный выход для коаксиальных четырехконтактных и четырехконтактных парных установок)
			4W четырехконтактный (R/C некоаксиальный для четырехпроводного применения)
			2W двухконтактный (R/C некоаксиальный для двухпроводного применения)
Выходные клеммы			4 BNC соединителя для коаксиального выхода (4TP)
			4 разъема типа банан для некоаксиального выхода (4W/2W)
Диапазон частот			от 20 Гц до 1 МГц
Значения исходного положения:			SHORT, OPEN
Сопротивление
Диапазон			от 0,1 Ом до100 МОм фиксированное десятичное значение в режиме 4TP
			от 0,1 Ом до 100 МОм фиксированное десятичное значение в режиме 4W
			от 1 Ом до 10 МОм фиксированное десятичное значение в режиме 2W
Отклонение от номинального значения			0,05–10% в зависимости от величины, режима и частоты
Погрешность калибровки			0,02–2% при частоте 1 кГц в зависимости от величины и режима
Температурный коэффициент			2–25 ppm/°C
Отображаемые пары параметров			Z/ , Y/ , RS/LS RS/CS Rp/Cp, Rp/Lp, R/X, G/B
Емкость
Диапазон			от 10 пФ до 100 мкФ фиксированные десятичные значения в режиме 4TP
			от 10 пФ до 100 мкФ фиксированные десятичные значения в режиме 4W
			от 100 пФ до 100 мкФ фиксированные десятичные значения в режиме 2W
Отклонение от номинального значения			<5%
Погрешность калибровки			0,05–5,0% при частоте 1 кГц в зависимости от величины и режима
Температурный коэффициент			30–100 ppm/°C
Отображаемые пары параметров			Z/ , Y/ , CS/D, CS/RS, Cp/D, Cp/Rp, Cp/G
Индуктивность (имитируется только в режиме 4TP)
Диапазон			10 мкГн пФ — 10 Гн фиксированные десятичные значения в режиме 4TP
Отклонение от номинального значения			<15%
Погрешность калибровки			0,15–4,0 % при частоте 1 кГц в зависимости от величины и режима
Температурный коэффициент			50 ppm/°C
Отображаемые пары параметров			Z/ , Y/ , LS/Q, LS/RS
Устройство измерения тестового уровня
Отображаемые значения			частота, напряжение, ток
Диапазон частот			от 20 Гц до 100 кГц
Разрешение по частоте			6-цифр
Погрешность частоты измерений			0,01% +1 мс
Диапазон напряжения			От 200 мВ до 10 В (с.к.з.)
Разрешение по напряжению/току			4 цифры
Погрешность напряжения			5% в диапазоне от 100 мВ до 1В, 2% в диапазоне 1–10 В
Диапазон тока			От 1 нА до 500 мA
Общие характеристики
Интерфейс			RS-232, GPIB
Номинальная температура			(23±2) °C, относительная влажность <80%
Рабочая температура			+15…30 °C
Температура хранения			–10…+55 °C
Питание			115/230 В, 50/60 Гц
Энергопотребление			40 В•A
Время прогрева			15 мин
Габаритные размеры (Ш В Г)			450 430 150 мм
Масса			12 кг
4TP Эталоны сопротивления (коаксиальный выход)
Номинальное значение последовательного сопротивления RS	Годовая устойчивость (тип.), %		Максимальное отклонение от номинального значения при 1 кГц, %		Температурный коэффициент Tk (max), %/°C		Максимальное испытательное напряжение/ток
0,1 Ом	0,001		2		0,005		200 мA
1 Ом	0,001		1		0,0002		100 мA
10 Ом	0,001		0,5		0,0002		50 мA
100 Ом	0,001		0,1		0,0002		15 мA
1 кОм	0,001		0,1		0,0002		5В
10 кОм	0,001		0,1		0,0002		15 В
100 кОм	0,001		0,1		0,0002		30 В
1 МОм	0,003		0,1		0,0002		30 В
10 МОм	0,01		0,2		0,001		30 В
100 МОм	0,01		1		0,005		30 В
4TP Эталоны емкостей (коаксиальный выход)
Ном. значение шунтирующей емкости CP	Годовая устойчивость (тип.), %	Максимальное отклонение от номинального значения при 1 кГц, %	Температурный коэффициент Tk (max), %/°C	Коэффициент затухания при 1 кГц	Maксимальное напряжение / ток
10 пФ	0,01	0,5 пФ	0,005	<0,0020	30 В
100 пФ	0,01	5	0,005	<0,0010	30 В
1 нФ	0,01	5	0,005	<0,0005	30 В
10 нФ	0,01	5	0,005	<0,0005	30 В
100 нФ	0,01	5	0,005	<0,0005	20 В
1 мкФ	0,01	5	0,005	<0,0010	10 В
10 мкФ	0,015	5	0,01	<0,0050	100 мA
100 мкФ	0,015	5	0,01	<0,0200	200 мA
4TP Эталоны индуктивности (коаксиальный выход)
Номинальное значение последовательной индуктивности LS	Годовая устойчивость (тип.), %	Максимальное отклонение от номинального значения при частоте 1 кГц, %	Погрешность калибровки при 1 кГц, %	Температурный коэффициент Tk (max), %/°C	Последовательное сопротивления RS (тип.), Ом	Maксимальное напряжение / ток
10 мкГн	0,01	15	0,1	0,005	66	50 мA
100 мкГн	0,01	15	0,1	0,005	200	30 мA
1 мГн	0,01	15	0,1	0,005	660	5 В/20 мA
10 мГн	0,01	15	0,1	0,005	660	5 В/10 мA
100 мГн	0,01	15	0,1	0,005	2000	10 В
1 Гн	0,01	15	0,2	0,005	20000	10 В
10 Гн	0,01	15	0,05	0,005	20000	10 В
Эталоны сопротивления в режимах 4W и 2W
Номинальное значение последовательного сопротивления RS	Годовая устойчивость (тип.), %	Температурный коэффициент Tk (max), %/°C	Макс. напряжение/ток	Режим 4W	Режим 4W — CORR OFF	Режим 4W — CORR ON	Режим 2W
				Максимальное отклонение от номинального значения при 1 кГц, %	Погрешность калибровки при 1 кГц, %	Погрешность калибровки при 1 кГц, %	Погрешность калибровки при 1 кГц, %
0,10000 Ом	0,001	0,005	200 мA	2	1	0,5	-
1,00000 Ом	0,001	0,0002	500 мA	1,5	0,5	0,1	5
10,0000 Ом	0,001	0,0002	150 мA	1	0,1	0,05	0,5
100,000 Ом	0,001	0,0002	50 мA	1	0,05	0,05	0,1
1,00000 кОм	0,001	0,0002	10 В	1	0,02	0,02	0,1
10,0000 кОм	0,001	0,0002	30 В	1	0,02	0,02	0,1
100,000 кОм	0,001	0,0002	50 В	1	0,1	0,05	0,1
1,00000 МОм	0,003	0,0002	50 В	1	0,2	0,2	0,2
10,0000 МОм	0,01	0,001	50 В	2	0,2	0,2	0,5
100,000 МОм	0,01	0,0025	50 В	10	1	1	-

Комплектация

Калибратор импеданса M550
Шнур питания
Коаксиальные кабели BNC-BNC 4шт
Измерительные провода «банан-банан» 4шт
Адаптер BNC/«банан» 4шт
Запасной предохранитель
Руководство пользователя
Сертификат первичной калибровки
Кабель RS-232
