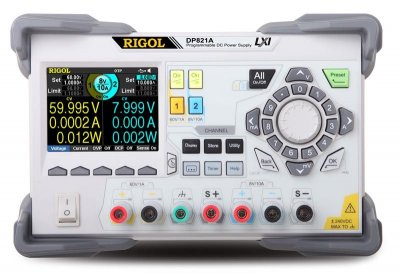

Источник питания Rigol DP821A

Госреестр

Артикул: x-09577

Прецизионный программируемый источник питания Rigol DP821A имеет превосходные технические характеристики: низкий уровень шумов и пульсаций, высокую точность установки напряжения и тока. В источнике питания Rigol DP821A применён уникальный инновационный графический интерфейс, обеспечивающий цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания DP821A можно провести контроль выходных параметров с возможностью регистрации данных и их дальнейшего анализа. Кроме того, источник питания DP821A позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.

Подробнее

108 566 руб./шт

После авторизации

92 281 руб./шт

Поверка - 4200 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

DP821A - программируемый двухканальный источник питания дли широкого спектра применений. Конструкция источника питания имеет полностью гальванически изолированные и полностью программируемые каналы и возможность одновременного отображения измерений по всем каналам. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Источник питания DP821 выполнен в виде моноблока для настольного размещения и имеет 3,5-дюймовый цветной экран, удобный набор клавиш и ручек для управления и настройки. Может быть успешно применен при разработке и питании электронных компонентов и устройств, функциональном тестировании, лабораторных исследованиях, сервисном обслуживании или обучении.

Модель DP821A имеет расширенный функционал, уже включенный в стоимость прибора - интерфейсы LAN/RS232/Digital IO (цифровой ввод/вывод) поставляются в базовой комплектации (в отличии от модели DP821, где данный функционал приобретается дополнительно как опции).

Особенности:

2 независимых регулируемых канала 60 В/1 А, 8 В/10 А, максимальная мощность - 140 Вт
Малые пульсации и шум: <350 мкВскз/2 мВп-п
Высокая скорость регулирования параметров и нагрузки
Время переходных процессов: <50 мкс
Каждый канал гальванически изолирован
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP

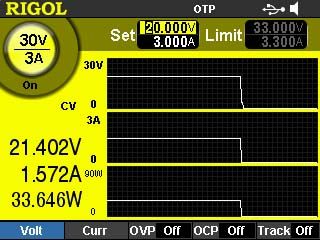

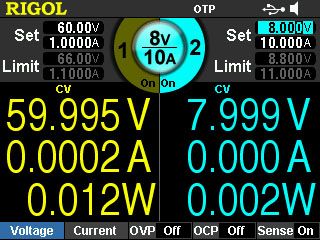

Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения
Независимый контроль каждого канала
Цветной 3,5"-дисплей

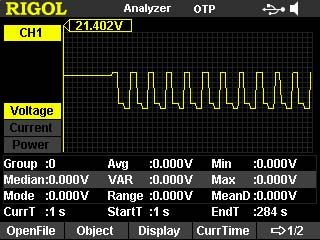

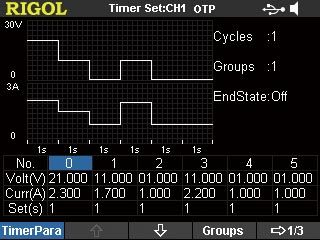

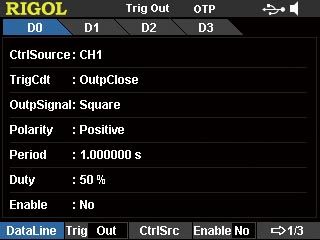

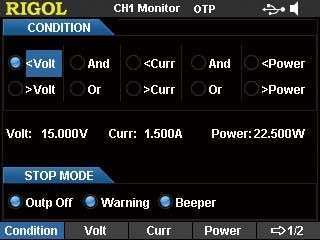

Поддержка продвинутых функций: цифровой триггер, оперативный анализатор, регистратор записей данных параметров выходных каналов, мониторинг состояния выхода

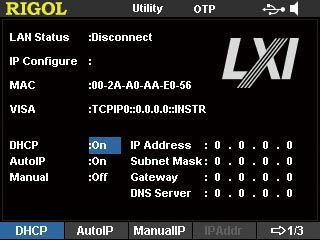

Интерфейсы: USB Device, USB Host, LAN, RS-232, Digital I/O, GPIB (опция)

Характеристики

? Стоимость поверки оборудования Поверка	4200
Кол-во каналов	2
Макс. напряжение (В)	60
Макс. ток (А)	10
Макс. мощность (Вт)	140
Программируемый	Да
Тип дисплея	LCD
Тип прибора	Линейный
Электронное отключение нагрузки	Да
Тип	Источник питания

Характеристики

Выходные параметры
Каналы	2
Выходное напряжение/ток	8 В / 10 A	60 В / 1 A
Выход DC (точность измерения указана для работы при температурах от 0℃ до 40℃)
По напряжению	0 ～ +8 В	0 ～ +60 В
По току	0 ～ 10 A	0 ～ 1 A
OVP	0,1 В ～ 8,8 В	0,1 В ～ 44 В
OCP	0,1 A ～ 10,5 A	0,1 В ～ 1,1 A
Величина регулировки нагрузки ±(процент результата + погрешность)
По напряжению	< 0.01%+2 мВ
По току	<0.01%+250 мкА
Величина линейного регулирования ±(процент результата + погрешность)
По напряжению	<0.01%+2 мВ
По току	<0.01%+250 мкА
Пульсации и шум (от 20 Гц до 20 МГц)
По напряжению в нормальном режиме	< 350 мкВскз / 2 мВpp
По току в нормальном режиме	< 2 мАскз
Ежегодная погрешность (25℃±5℃) ±(процент результата + погрешность)
Программирование	По напряжению	8V/10A：<0.05%+10 мВ60V/1A：<0.1%+25 мВ
	По току	0.2%+10 мА
Считывание	По напряжению	8V/10A：0.05%+5 мВ60V/1A：<0.1%+25 мВ
	По току	0.15% + 10 мА
Разрешение
Программирование	По напряжению	8V/10A：1 mV60V/1A：10 mV
	По току	8V/10A：1 mA60V/1A：0.1 mA
Считывание	По напряжению	60V/1A：1 mV 8V/10A：1 mV
	По току	60V/1A：0.1 mA 8V/10A：1 mA
Отображение	По напряжению	60V/1A：10 mV 8V/10A：1 mV
	По току	60V/1A：0.1 mA 8V/10A：1 mA
Время обработки команд	<100 мс
Температурный коэффициент на ℃ (процент результата + погрешность)
По напряжению	0.01%+3 мВ
По току	0.02%+3 мА
Стабильность ±(процент результата + погрешность)
По напряжению	0.02% + 1 мВ
По току	0.1% + 1 мА
Защита от перегрузки
Погрешность ±(процент результата + погрешность)	0.5%+0.5 V / 0.5%+0.5 A
Время активации	1.5 ms (OVP≥ 3 V)<10ms (OVP<3V and OCP)
Общие данные

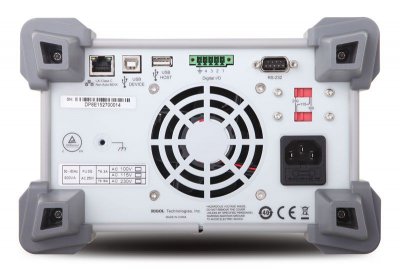

Интерфейсы	USB Device, USB Host, LAN, RS232, Digital IO, USB-GPIB (опц.)
Питание	AC Input (от 50 Гц до 60 Гц)100 В AC+10%, 115 В AC+10%230 В AC+10% (макс. 250 В AC)
Габариты	239 × 157 × 418 мм
Вес	10 кг
