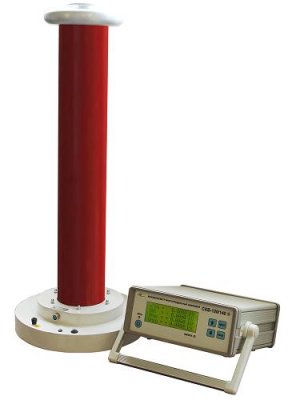

Киловольтметр СКВ-120/140

Госреестр

Артикул: x-04221

Легкий и компактный киловольтметр во влагозащитном одноблочном исполнение блоков IP54. Работа от напряжения +12В. Интерфейс USB, программа ПК с дополнительными параметрами.

Подробнее

Снят с производства

Нашли дешевле?

Посмотреть аналоги

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Рекомендуемые замены

К сожалению, раздел пока пуст
В данный момент мы активно добавляем новые позиции на сайт. Свяжитесь с нами и мы обязательно подберём для Вас самый лучший вариант!

Описание

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.

Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.

Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с. Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая.

В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения. Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 выпускается в трех модификациях, отличающихся пределами допусмкаемой относительной погрешности измерения напряжения тока:
- ПрофКиП СКВ-120/140 (кл. т. 0.25) - относительная погрешность ± 0.25%;
- ПрофКиП СКВ-120/140 (кл. т. 0.5) - относительная погрешность ± 0.5%;
- ПрофКиП СКВ-120/140 (кл. т. 1.0) - относительная погрешность ± 1.0%.

Особенности:

Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ;
Два предела измерения в одном делителе;
Относительная погрешность: в каждой точке диапазона 0.25% / 0.5% / 1.0% (в зависимости от модификации);
Время установления рабочего режима: не более 5.0 с;
Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя;
Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями.

Характеристики

Погрешность	0.25%
Тип	Киловольтметр

Характеристики

Параметр	ПрофКиП СКВ-120/140 (кл. т. 0.25)	ПрофКиП СКВ-120/140 (кл. т. 0.5)	ПрофКиП СКВ-120/140 (кл. т. 1.0)
Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц	2.000 кВ … 26.000 кВ; 26.01 кВ …120.00 кВ
Диапазон измерения напряжения постоянного тока	2.000 кВ … 26.000 кВ; 26.01 кВ … 140.00 кВ
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	± 0.25%	± 0.5%	± 1.0%
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	± 0.25%	± 0.5%	± 1.0%
Входное сопротивление постоянному току	535 МОм ±10%
Время установления рабочего режима	Не более 5.0 с
Количество диапазонов измерения	2
Режим переключения пределов измерения	Автоматический
Максимальное время работы	8 часов с последующим отключением на 1 час
Рабочие условия эксплуатации	Температура окружающего воздуха 5°С … 40°С
	Относительная влажность воздуха 30% … 80%
	Атмосферное давление 84 кПа … 106.7 кПа
Нормативные и технические документы, устанавливающие требования к киловольтметру	ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»; ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»; ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»; ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»; ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
Средняя наработка на отказ	Не менее 5 000 часов
Средний срок службы	Не менее 5 лет
Степень защиты	IP54
Питание	220 В ±22 В, 50 Гц ±0.5 Гц
Максимальная потребляемая мощность	20 ВА
Габаритные размеры блока индикации	260 х 100 х 260 мм
Габаритные размеры блока делителей ДВМЦ	300 х 300 х 800 мм
Вес блок индикации	3 кг
Вес блока делителей ДВМЦ	12 кг
